Bạn có thể là khách hàng đang muốn mua một chiếc tủ lạnh Electrolux, hoặc đã và đang sử dụng nhưng vẫn chưa biết cấu tạo và nguyên lý hoạt động của tủ lạnh Electrolux. Để giúp khách hàng giải đáp thắc mắc này, Kho điện máy online sẽ chia sẻ các bạn thông tin về cấu tạo tủ lạnh Electrolux dưới đây nhé.

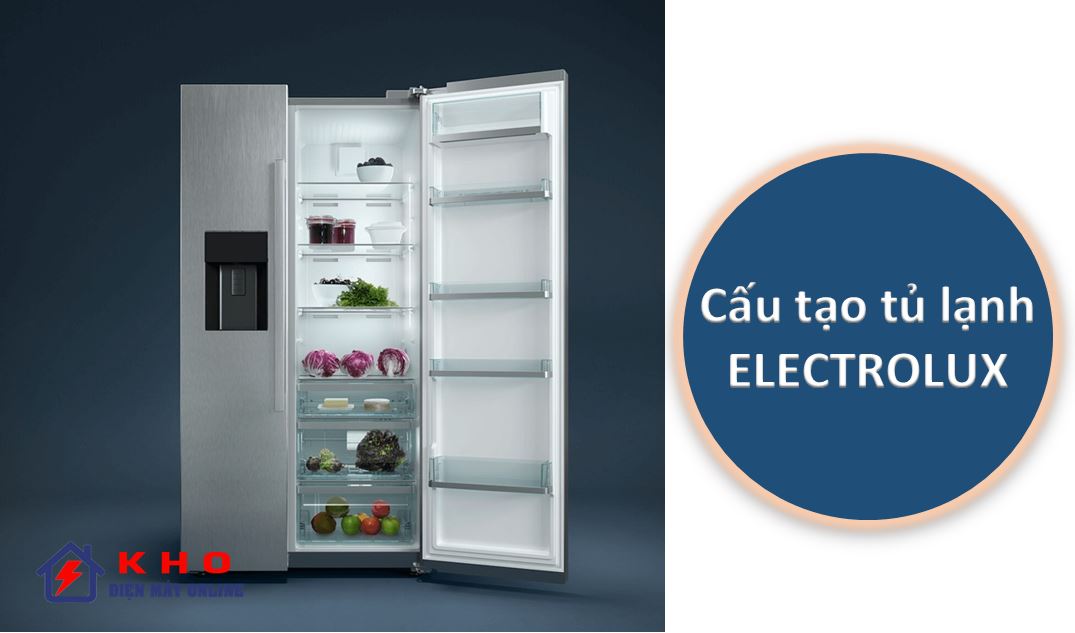

1. Cấu tạo tủ lạnh Electrolux
1.1. Dàn nóng Electrolux tủ lạnh
Dàn ngưng hay còn gọi là dàn nóng trên tủ lạnh Electrolux là thiết bị giúp trao đổi nhiệt giữa môi chất lạnh ngưng tụ và môi trường làm mát (có thể là nước hoặc không khí).
Dàn ngưng tủ lạnh có nhiệm vụ thải nhiệt của môi chất ngưng tụ ra ngoài môi trường. Thiết bị được làm từ các kim loại như đồng, sắt & có cánh tản nhiệt.
Hướng dẫn cách đặt dàn ngưng
- Đầu vào: lắp với đầu đẩy của máy nén (Block).
- Đầu ra (đầu môi chất lỏng ra): lắp vào phin sấy lọc trước khi nối với ống mao.
1.2. Máy nén hay Block
Cấu tạo máy nén (gọi cách khác là block) thường có 2 loại chú yếu sau:
- Máy nén 01 pittong.
- Máy nén 02 pittong.
Máy nén tủ lạnh giá rẻ cùng cơ cấu quay tay thanh truyền biến chuyển động quay thành chuyển động tịnh tiến qua lại của pittong.
Chức năng chủ yếu trên block tủ lạnh Electrolux
- Hút hơi môi chất lạnh tạo ra ở dàn bay hơi.
- Nén hơi từ áp suất bay hơi lên áp suất ngưng tụ & đẩy vào dàn ngưng.
- Duy trì áp suất cần thiết cho sự bay hơi ở nhiệt độ thấp.
1.3. Bộ phận Gas / chất làm lạnh
Chất làm lạnh hay còn gọi là Gas là một loại chất lỏng dễ bay hơi, có chức năng tạo ra nhiệt độ lạnh. Nhiệt độ bay hơi của gas (amoniac tinh khiết) khoảng -27oC.
Một số loại gas chuyên dụng cho tủ lạnh hiện nay: R134a, R600.
1.4. Dàn bay hơi tủ lạnh Electrolux
Dàn lạnh của thiết bị tủ lạnh giá rẻ hay còn gọi là dàn bay hơi là thiết bị giúp trao đổi nhiệt giữa môi chất lạnh và môi trường cần làm lạnh.
Dàn bay hơi được lắp đặt sau ống mao hoặc van tiết lưu, trước Block tủ lạnh.
Chức năng của dàn bay hơi tủ lạnh Electrolux giá rẻ: thu nhiệt của môi trường lạnh cấp cho môi chất lạnh sôi ở nhiệt độ thấp.
1.5. Bộ phận khác trên tủ lạnh Electrolux
Quạt dàn lạnh:
- Thỏi không khí xuyên qua dàn lạnh, nâng cao hiệu quả hấp thụ nhiệt của dàn lạnh.
- Đưa khí lạnh lưu chuyển đều trong tủ.
- Hoạt động đồng thời với Block máy.
Quạt dàn nóng: giúp dàn nóng xả nhiệt ra bên ngoài.
– Bộ phận xả đá:
- Gồm: 01 thanh nhiệt điện trở + 01 rơ-le nhiệt + 01 timer điều khiển.
- Tác dụng làm giảm hiện tượng đóng tuyết ở dàn lạnh.
Van tiết lưu:
- Nằm giữa dàn nóng và lạnh.
- Hạ áp cho môi chất lạnh (chuyển gas từ lỏng sang khí).
Mạch điều khiển: điều khiển toàn bộ hoạt động của tủ trong quá trình làm lạnh.
Đường ống dẫn gas: dẫn gas lạnh, thường làm bằng đồng (dễ uốn, dễ hàn, độ bền cao).
2. Nguyên lý hoạt động của tủ lạnh Electrolux
Trong khi tủ lạnh Electrolux hoạt động sẽ trải qua những bước sau đây:
Các bước | Chức năng |
Nén khí gas tại Block. | Block máy nén khí gas, khiến nhiệt độ và áp suất của gas tăng lên.
Ở giai đoạn này, gas ở dạng khí. |
Bước ngưng tụ tại dàn ngưng | Khí gas ở nhiệt độ và áp suất cao sẽ được đẩy tới dàn ngưng (dàn nóng).
Dàn ngưng sẽ làm nhiệm vụ của nó, khiến gas được không khí làm mát và ngưng tụ lại ở dạng lỏng (áp suất cao, nhiệt độ thấp). |
Quá trình Giãn nở | Môi chất lỏng (gas lỏng) ở nhiệt độ thấp, áp suất cao đi qua van tiết lưu. Tại đây, gas được chuyển sang dạng nhiệt độ & áp suất thấp. |
Quá trình bay hơi ở dàn lạnh | Môi chất lạnh nhận nhiệt độ nóng từ không khí trong tủ lạnh, hóa hơi và làm lạnh môi trường trong tủ.
Sau khi hóa hơi, gas lạnh được chuyển về máy nén (Block) & bắt đầu vòng tuần hoàn mới. |
3. Những lưu ý quan trọng trong khi sử dụng Electrolux tủ lạnh
- Nên chọn vị trí thích hợp, lắp đặt tủ lạnh giá rẻ cách tường tối thiểu 10cm
- Hạn chế mở/đóng cửa tủ lạnh giá rẻ Electrolux nhiều lần liên tục
- Không nên đưa thực phẩm còn nóng vào tủ lạnh
- Thường xuyên vệ sinh sản phẩm ít nhất là mỗi tháng một lần
- Không nên dữ trữ quá nhiều thực phẩm vào sản phẩm giá tủ lạnh Electrolux rẻ
- Không để sản phẩm làm việc quá tải
- Thường xuyên kiểm tra phần khung cửa tủ xem gioăng tủ lạnh có bị rách hay bị đè lên không
- Chú ý tới âm thanh, tiếng ồn của thiết bị khi hoạt động để nhận biết vấn đề hư hỏng, trục trặc.
Cảm ơn các bạn đọc đã dành chút thời gian theo dõi hết chia sẻ của Kho điện máy online về nội dung “Cấu tạo tủ lạnh Electrolux và nguyên lý hoạt động”. Các bạn có thể quan tâm những nội dung dưới đây.
